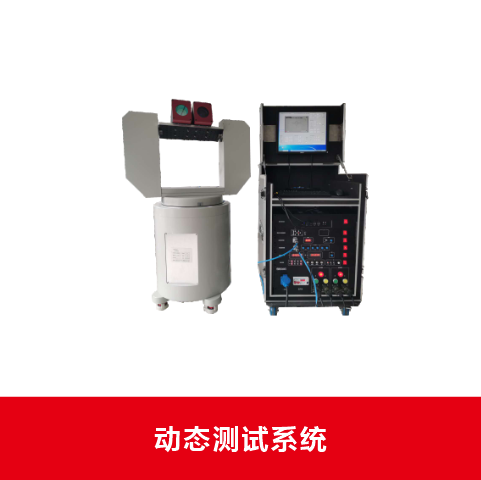

RLK640

产品简介：

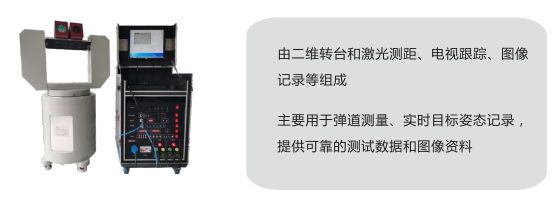

RLK640动态测试系统，采用伺服控制技术和先进的图像记录与信息叠加技术，结合激光测距、电视跟踪，实时获得目标的方位、俯仰，距离信息，并将这些信息同步叠加在目标图像上。系统同步记录这些信息和图像记录，从而为后期分析提供数据与图像对照参考。

产品特点：

1.角度控制精度高:采用伺服控制技术，转台控制重复精度优于20^

2.跟踪速度快:最高速度100°/s(方位及俯仰)

3.支持多个测试设备:标准光学平板，最大载荷20Kg,可安装多个测试设备

4.角度信息实时输出:方位/俯仰角实时输出、显示，供上位机记录;显示分辨率1"

5.三种工作模式:手动本地控制、远程软件控制、闭环跟踪控制

6.使用便捷:简洁的控制柜与转台主体两部分设计，连接简单。承重万向轮，搬运方便

7.激光测距:配激光测距，获取目标距离信息。10Km测距能力

8.电视跟踪:配可见光电视跟踪，获取目标图像信息，并实现自动跟踪

9.图像记录与信息叠加:方位/俯仰角度、距离、时间、日期等信息，叠加在图像上，并记录

10.上位机软件:所有操作，都可采用上位机软件进行操作控制

11,同步信息记录:通过上位机软件，同步记录方位/俯仰角度、距离、时间、日期等信息

硬件功能：

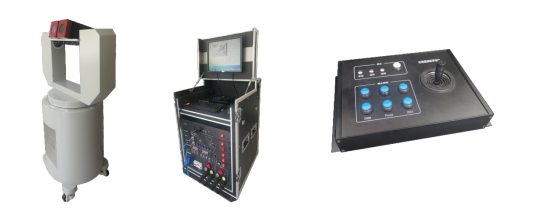

系统包括5个控制器，分别是二维转台控制器(4U)，水平与俯仰角度数据显示器(1U)，电视跟踪目标差值解算器(10)，图像记录与信息叠加控制器(10)，激光测距控制器(10).

这5个控制器设计安装在可移动的航空控制柜中。另外，控制柜配置无风扇一体化工业计算机，作为系统上位机。该计算机也安装在控制柜中。显示屏设计在控制柜的上翻盖，使用时翻出即可。控制柜含电源总控制面板(3U)包括总电源开关。该控制柜选用铝型材。总高度约700mm，方便移动，方便运输，连线方便。

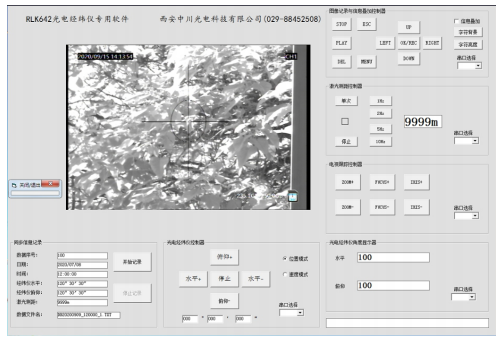

软件功能：

二维转台控制模块(含水平与俯仰角度显示模块)

电视跟踪控制模块(变焦、对焦、光圈)

图像记录控制模块(启动/停止)

激光测距控制模块(启动/停止，距离显示)

系统联动模块(同步启动，信息联动记录)

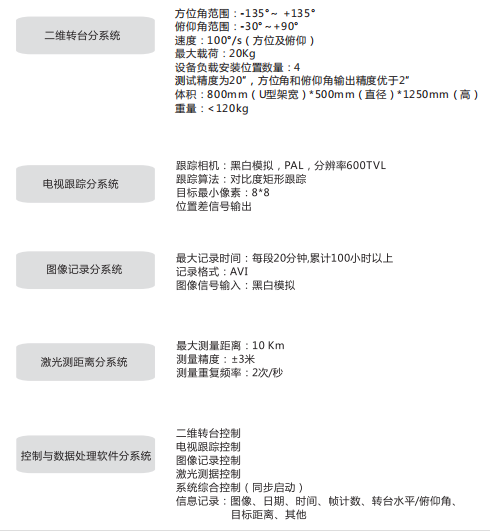

技术指标：

产品详情：
